一个 Pod 吃掉整节点带宽？K8s 限速 annotation 无效——TC/CNI 流量整形真相

场景：CI/CD Runner Pod 与生产服务混部，构建任务下载依赖占满节点出口带宽 路径：Pod 延迟确认 → 逐层追带宽（Pod→Node→CNI→tc）→ 排查命令 → annotation 无效真相 → 限速修复 + Check-list 时长：~12 分钟 以下排查基于 K8s v1.28、Calico v3.27、Linux kernel 5.15

上篇讲了 CoreDNS 自动扩缩容参数设反导致 DNS 间歇超时，这篇来看另一个更容易被忽视的节点级问题——带宽。

我盯着监控面板看了 10 分钟——CPU 25%，内存 30%，Pod 全 Running——但用户说页面打不开。一个 CI runner Pod 跑构建任务时疯狂下载依赖包，同一节点的 Web 服务 P99 从 20ms 飙到 5s。"资源不够吧？"kubectl top pod 一看 CPU 内存都正常。问题不在计算资源，在网络带宽——K8s 有 CPU/Memory 调度，但没有"带宽调度"这个概念。

场景：CI/CD Runner Pod 与生产服务混部，构建任务下载依赖占满节点出口带宽 路径：Pod 延迟确认 → 逐层追带宽（Pod→Node→CNI→tc）→ 排查命令 → annotation 无效真相 → 限速修复 + Check-list

构建任务一启动，同节点上其他 Pod 的接口响应就飙升。

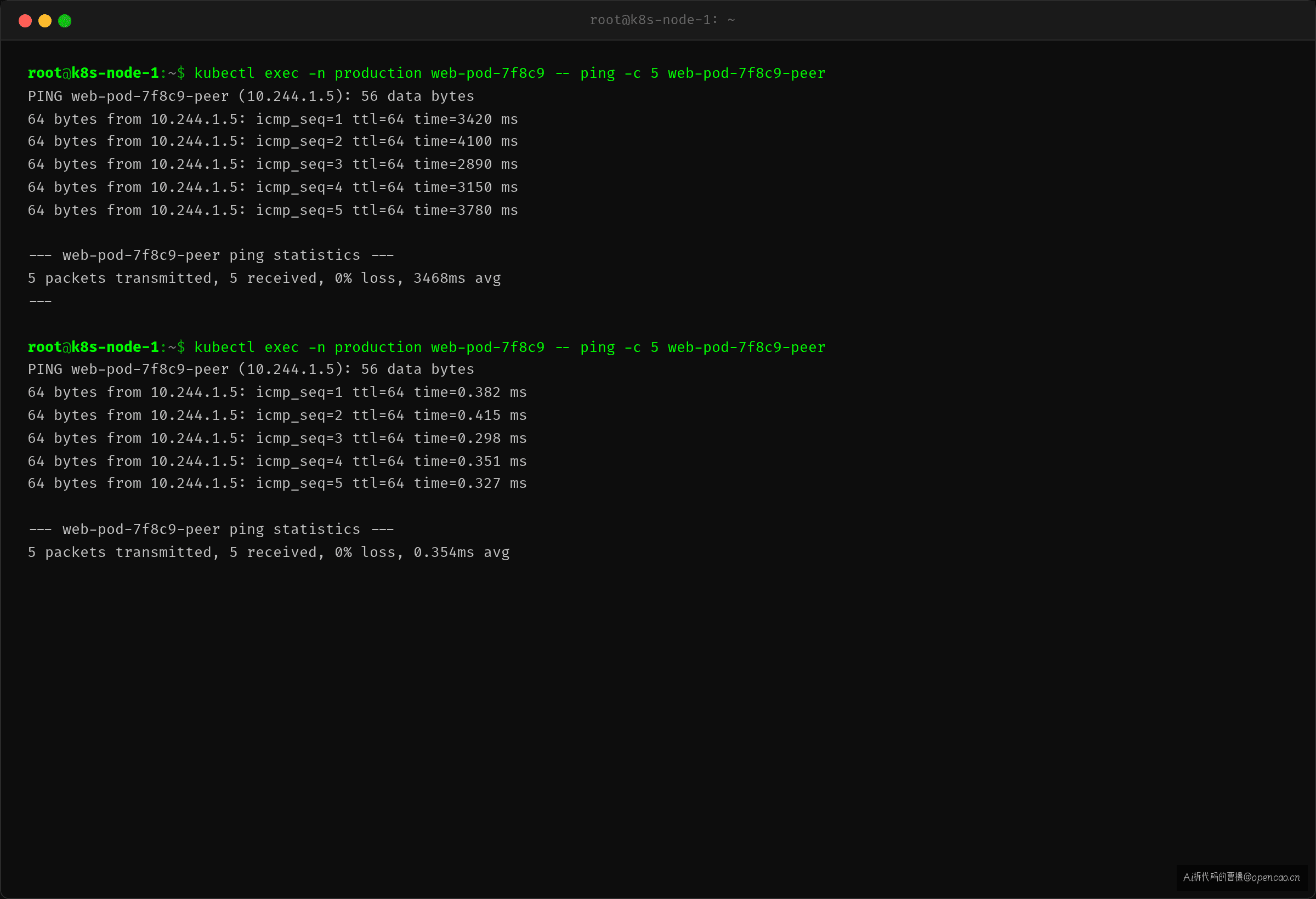

# 同节点跨 Pod 延迟测试
$ kubectl exec -n production web-pod-7f8c9 -- ping -c 5 web-pod-7f8c9-peer
PING web-pod-7f8c9-peer (10.244.1.5): 56 data bytes
64 bytes from 10.244.1.5: icmp_seq=1 ttl=64 time=3420 ms
64 bytes from 10.244.1.5: icmp_seq=2 ttl=64 time=4100 ms
64 bytes from 10.244.1.5: icmp_seq=3 ttl=64 time=2890 ms
--- web-pod-7f8c9-peer ping statistics ---
3 packets transmitted, 3 received, 0% loss, 3000+ms avg

同节点 Pod 之间 ping 延迟 > 3s，正常应该 < 1ms。这不是 Pod 本身的问题——是共享网卡被打满了。

kubectl describe pod runner 看不到任何异常事件，Pod 状态 Running。因为带宽不是 K8s 调度的资源，scheduler 不感知、kubelet 不报告、Events 不记录——带宽问题在内核层面，K8s 控制面完全不可见。

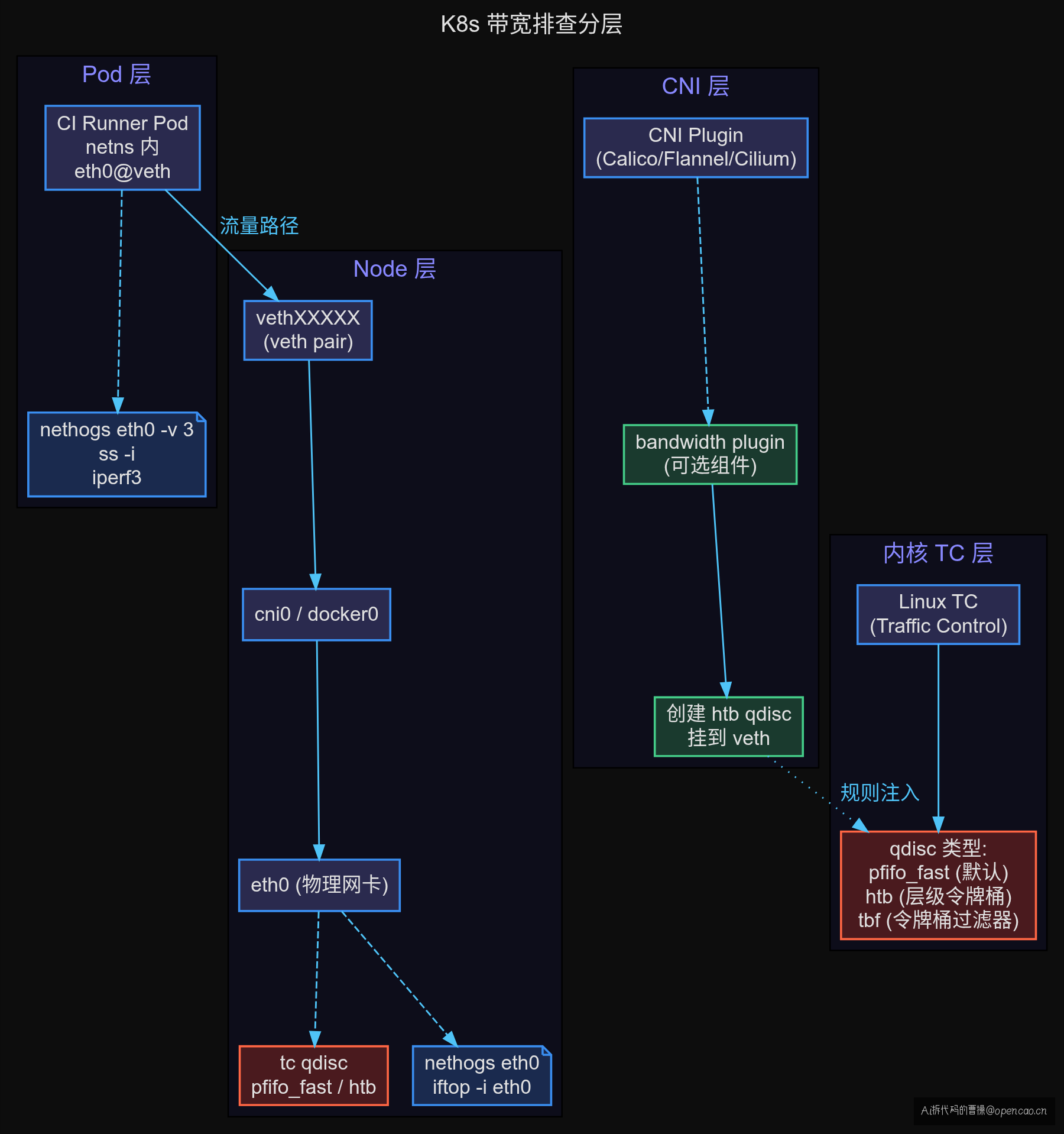

分层：从 Pod 网卡到内核 tc，逐层追流量

K8s 为什么不调度带宽？因为带宽不像 CPU 和内存那样可以通过 cgroup 做硬隔离和配额——带宽是共享介质，同一张网卡上的所有流量走同一个队列，内核无法像 cgroup 那样按 Pod 颗粒度做资源划分。所以 K8s 干脆不碰带宽，把这个难题留给了 CNI 插件和内核 TC（Traffic Control，流量控制）子系统。

每张网卡上都有一组 qdisc（queueing discipline，排队规则），决定数据包的发送顺序和速率。

Pod 层：谁在吃带宽？

进入 Pod 网络命名空间看实际吞吐：

$ kubectl exec -n ci runner-pod-5j2k3 -- nethogs eth0
NetHogs version 0.8.5

    PID USER     PROGRAM                         SENT     RECEIVED
  12345 root     pip install                      85.3 MB  12.1 MB
  12346 root     wget -O /tmp/cache.tar.gz        120.5 MB 3.2 MB
                                                TOTAL: 205.8 MB  15.3 MB

一个 pip install + wget 就把 pod 出口带宽吃到了接近 200Mbps。如果节点的出口带宽是 1Gbps，单个 Pod 理论上能吃到 1Gbps。

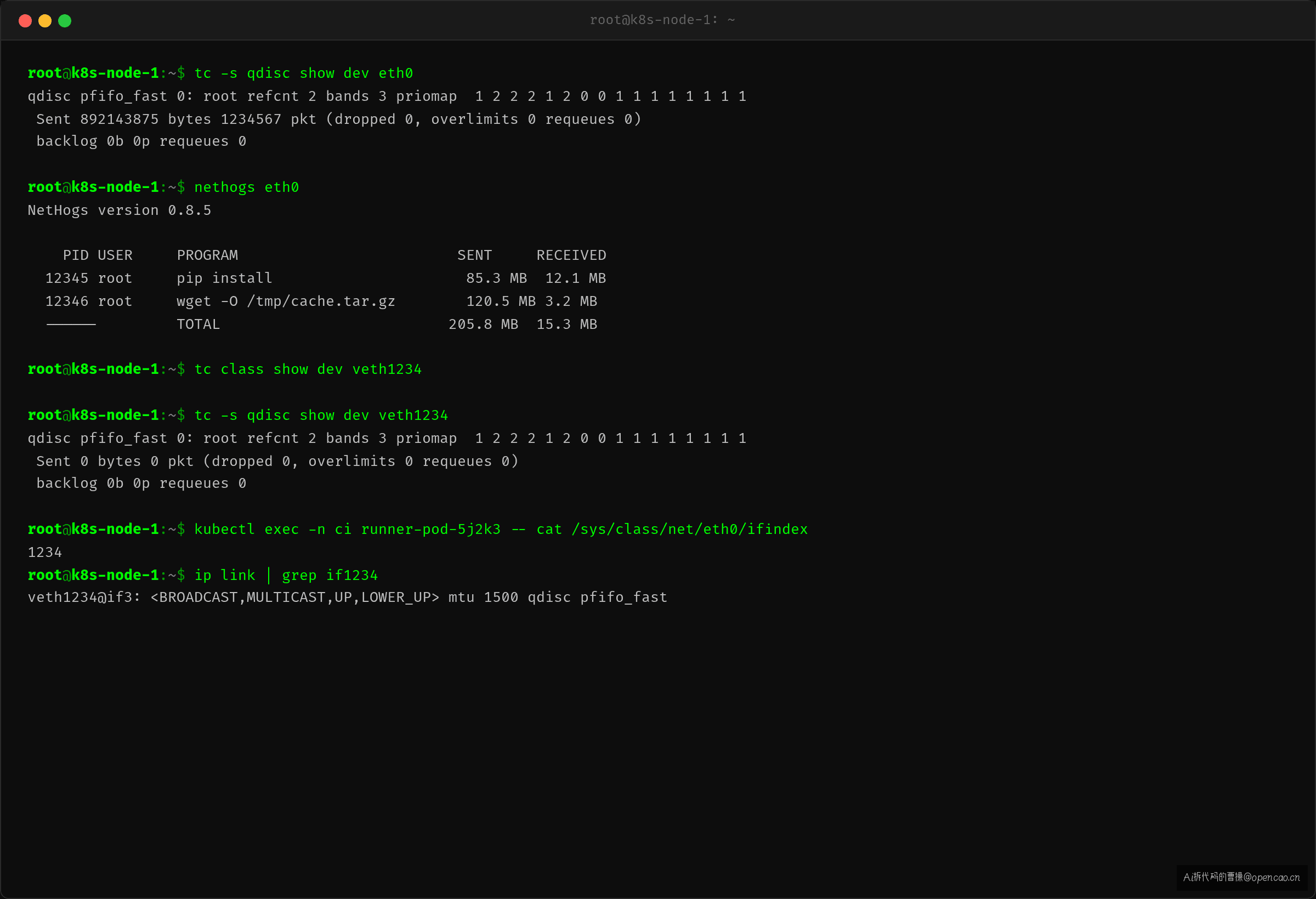

Node 层：tc qdisc 看看限速了没有

退出 Pod 视角，在宿主机上看网卡队列规则：

$ tc -s qdisc show dev eth0
qdisc pfifo_fast 0: root refcnt 2 bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
 Sent 892143875 bytes 1234567 pkt (dropped 0, overlimits 0 requeues 0)
 backlog 0b 0p requeues 0

默认 qdisc 是 pfifo_fast——先入先出，不做任何限速。节点上有多少 Pod 共用 eth0，谁抢到带宽就是谁的。CI/CD Pod 发得多，生产 Pod 的包就被挤到队列后面。

CNI 层：bandwidth annotation 实现了吗？

K8s 提供了两个带宽 annotation：kubernetes.io/egress-bandwidth 和 kubernetes.io/ingress-bandwidth。在 Pod YAML 加上：

metadata:
  annotations:
    kubernetes.io/egress-bandwidth: "10M"
    kubernetes.io/ingress-bandwidth: "10M"

但是——这两行 annotation 不是 K8s 核心功能。它们只是一个"建议"，需要 CNI 插件来实现。kubelet 读到 annotation 后会通过 CNI 接口传递给 CNI 插件。CNI 插件（如 Calico）的 bandwidth 组件会创建 htb qdisc 并挂到 Pod 的 veth 上。

验证 CNI 是否实现了 bandwidth：

# 在宿主机上看 Pod 的 veth pair
$ ip link show | grep veth
veth123abc@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast ...

$ tc class show dev veth123abc
# 没有输出 —— CNI 没注入限速规则！

如果你的 CNI 没实现 bandwidth plugin（Flannel、kube-router 默认不支持，Calico 默认也不开），加 annotation 等于没加——内核 tc 上根本不生成限速规则。

内核层：htb qdisc 才是限速的关键

如果 CNI 实现了 bandwidth，它会在 Pod 的 veth 上创建一个 htb（Hierarchy Token Bucket）qdisc：

$ tc class show dev veth123abc
class htb 1:1 root rate 10Mbit ceil 10Mbit burst 15Kb cburst 15Kb

htb 是一个层级令牌桶——它允许创建多个 class，每个 class 有自己的 rate（保证带宽）和 ceil（最大带宽）。CNI bandwidth 插件会在 Pod 的 veth 根上挂一个 htb，限制这端流量不超过 annotation 设定的值。

当 Pod 发送数据时，内核 TC 子系统会在 htb qdisc 检查令牌桶——令牌不够就丢包或延迟。这才是有带宽限制的效果。

路径：下次先跑这套排查命令

诊断带宽问题不要每次都从 kubectl 开始——先到节点上跑 tc。以下三步，每一步对应一个明确的诊断结论。

Step 1 — 先看有限速吗？

在节点上直接看网卡队列规则。这条命令告诉你"节点层面有没有人在管带宽"：

$ tc -s qdisc show dev eth0

# 输出 A：默认队列 → 无限速，所有 Pod 共享带宽
qdisc pfifo_fast 0: root refcnt 2 bands 3 priomap  1 2 2 2 ...
 Sent 892 MB 1234567 pkt (dropped 0, overlimits 0)

# 输出 B：htb 队列 → CNI bandwidth 已生效
qdisc htb 1: root refcnt 2 r2q 10 default 0 direct_packets_stat 0
 Sent 567 MB 10000 pkt (dropped 0, overlimits 456)

pfifo_fast 意味着内核在做先入先出，不做任何限速——谁发得多谁占优。htb 证明已经有人（CNI）注入了限速规则，这时应该看具体限速值够不够。

Step 2 — 谁在吃带宽？

节点上跑 nethogs，10 秒内锁定肇事进程：

$ sudo nethogs eth0
NetHogs version 0.8.5

    PID USER     PROGRAM                         SENT     RECEIVED
  12345 root     pip install                      85.3 MB  12.1 MB
  12346 root     wget -O /tmp/cache.tar.gz        120.5 MB 3.2 MB

如果 PID 是个构建工具（pip/wget/curl），说明是 CI/CD 类任务在抢带宽。如果 PID 是业务进程，检查是不是数据同步逻辑出了问题——不同原因对应不同解决方案（应用层限速 vs 节点层隔离）。

Step 3 — Pod veth 上有限速吗？

这是最关键的诊断：加了 annotation 到底有没有生效？验证方法——找到 Pod 对应的 veth pair，看它的 tc class：

$ POD_IFINDEX=$(kubectl exec runner-pod-5j2k3 -- cat /sys/class/net/eth0/ifindex)
1234

$ ip link | grep "if1234"
veth1234@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast

$ tc class show dev veth1234
# 空输出 → CNI 没注入规则，annotation 无效

# 如果 CNI bandwidth 生效，会看到：
class htb 1:1 root rate 10Mbit ceil 10Mbit burst 15Kb cburst 15Kb

这里有一个常见的误解：有人会用 kubectl describe pod 查看 annotations 字段，看到 kubernetes.io/egress-bandwidth: 10M 就认为限速生效了。不对——annotation 只代表 kubelet 收到了这个标记，不代表 CNI 把它翻译成了 tc 规则。真正有效的证明是 tc class show 输出了 htb class。

三步诊断对照表

三步走完，你不仅能定位根因，还能直接得出结论是修 CNI 配置还是调参数——不需要猜。

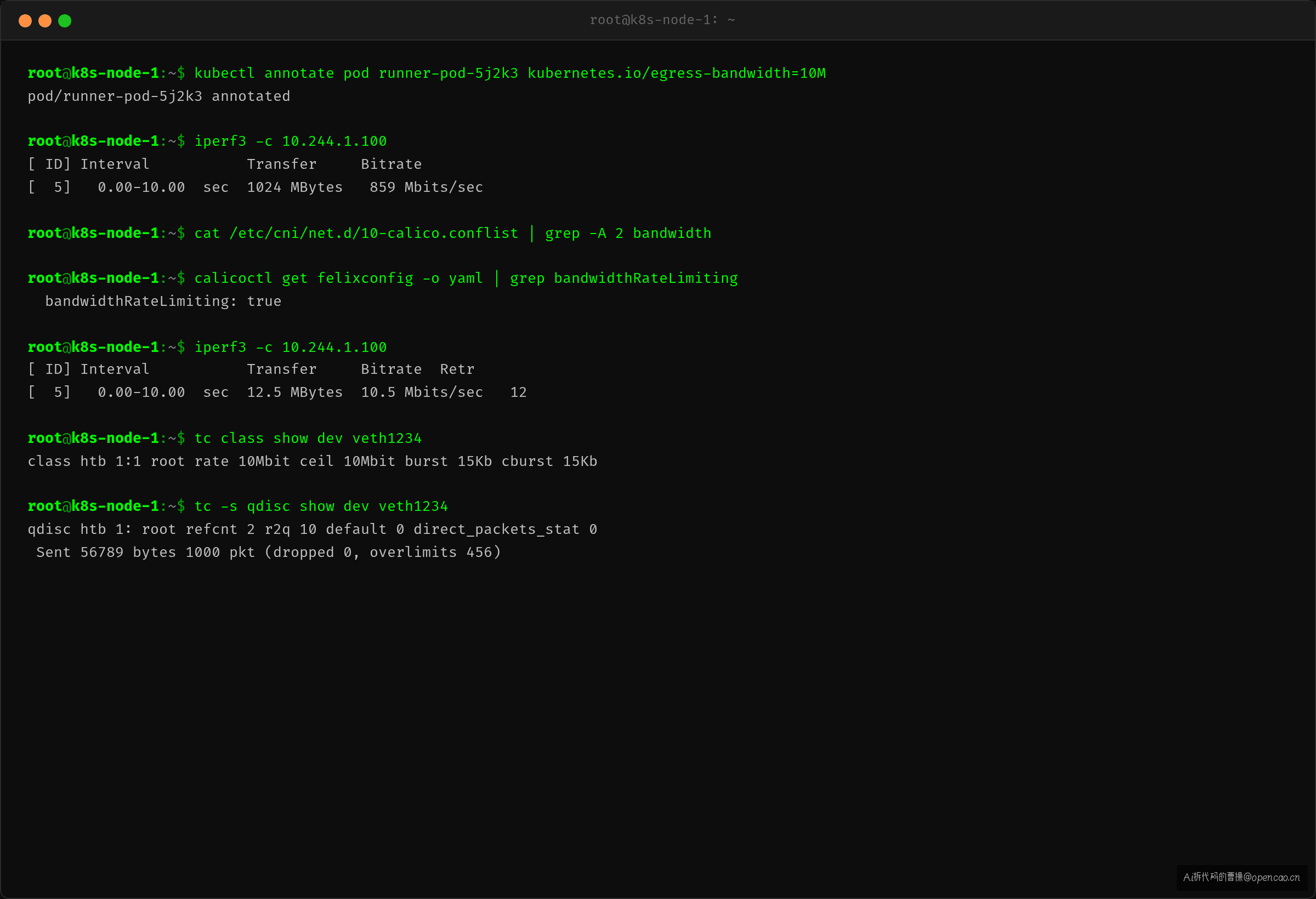

定位：加了 annotation ≠ 限速生效

❌ 大多数人的做法：在 Pod YAML 加上 kubernetes.io/egress-bandwidth: "10M"，认为带宽就限住了。发现没效果，怀疑 K8s 版本问题、kubelet 配置没开、或者干脆 reboot 节点。

✅ 正确的排查思路：先确认 CNI 是否实现了 bandwidth plugin。

检查三件事：

如果你的 CNI 不支持 bandwidth（Flannel、Cilium 默认，或 Calico 没开），加 annotation 就是白加——内核 tc 上根本不生成规则。

以 Calico 为例，启用 bandwidth 插件需要在 FelixConfiguration 中开启：

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bandwidthRateLimiting: true

这条配置让 Calico 在创建 Pod veth pair 时，挂上一个 htb qdisc 并应用 annotation 指定的速率限制。

区别的本质：annotation 是"告诉 kubelet 我想要限速"——但真正执行限速的是 CNI 的 bandwidth 组件 + 内核 tc 的 htb qdisc。中间链路断了，annotation 就是一行注释。

标点：三种限速方案 + Check-list

方案 A：CNI bandwidth plugin（推荐）

前提是你的 CNI 支持 bandwidth 插件。Calico 开启后，所有 Pod 的 annotation 自动生效——最干净，不需要碰节点配置。

方案 B：节点级 tc 脚本

CNI 不支持时，直接在宿主机的 bridge 上挂 tc 规则。用 cgroup classid 匹配（与 CNI bandwidth 同样的方式），Pod 重建后 classid 不变——比 IP 匹配更鲁棒：

# 找到 Pod 的 cgroup classid
POD_CLASSID=$(cat /proc/$(kubectl exec <pod> -- cat /proc/1/status | grep PPid | awk '{print $2}')/cgroup | grep net_cls | cut -d: -f3)
# 输出如 0x100001

# 创建 htb qdisc + filter 按 classid 匹配
tc qdisc add dev eth0 root handle 1: htb default 30
tc class add dev eth0 parent 1: classid 1:1 htb rate 1Gbit
tc class add dev eth0 parent 1:1 classid 1:10 htb rate 100Mbit ceil 100Mbit
tc filter add dev eth0 protocol ip parent 1:0 prio 1 cgroup matchall flowid 1:10

方案 B 的缺点：脚本要管理 Pod 生命周期，重连后自动重建。

方案 C：应用层限速

在代码层用 token bucket 算法限速（如 Go 的 rate.Limiter、Java 的 RateLimiter）。最灵活但最侵入——改代码、发版、排查，周期太长。

Check-list

• [ ] nethogs / iftop 确认哪条链路带宽被打满
• [ ] tc -s qdisc show dev <iface> 确认当前有无限速规则
• [ ] cat /etc/cni/net.d/*.conf 检查 CNI 是否引用了 bandwidth 插件
• [ ] Calico 环境：calicoctl get felixconfig -o yaml | grep bandwidthRateLimiting
• [ ] 创建带 annotation 的 Pod 后，宿主机 tc class show dev vethXXX 验证生效
• [ ] 验证限速后：iperf3 -c <target-ip> 确认速率在限制范围内

K8s 不是没有告诉你带宽被谁吃了——tc 已经记了每张网卡的队列情况，只是你没去查

下篇我们聊 Cilium/eBPF CNI 模式下的网络排障特有工具链——当你用 Cilium 时，tc 和 iptables 都看不到真实流量，得用 cilium monitor 和 bpftrace 代替。

附：完整命令清单

# 带宽排查
nethogs eth0                             # 节点上按进程看带宽
iftop -i eth0                            # 节点上按连接看带宽
tc -s qdisc show dev eth0                # 看队列规则（pfifo_fast=无限速，htb=有限速）
tc class show dev eth0                   # 看限速规则的具体速率值
tc class show dev vethXXX                # 看 Pod veth 上的限速规则

# Pod 网络诊断
kubectl exec <pod> -- nethogs eth0       # Pod 内看带宽占用
kubectl exec <pod> -- ss -i              # Pod 内看 socket 延迟
kubectl exec <pod> -- ping <peer>        # 跨 Pod 延迟

# CNI 配置检查
cat /etc/cni/net.d/*.conf                # CNI netconf 插件链
calicoctl get felixconfig -o yaml | grep bandwidth  # Calico bandwidth 开关

# 临时注入带宽限制
tc qdisc add dev vethXXX root tbf rate 10mbit burst 32kbit latency 50ms

# 节点实时监控
sar -n DEV 1 5                           # 网卡吞吐量
watch -n 1 'tc -s qdisc show dev eth0'   # 实时看队列统计
